一、HXJN-DPT烟道内置式多喷头高效脱硝喷枪产品介绍

HXJN-DPT烟道内置式多喷头高效脱硝喷枪是一款专业为循环流化床锅炉脱硝工程设计的双流体雾化喷枪，其最大的改进是喷枪深入烟道（约1米），且设置多个喷头，能增大雾化后尿素/氨水与烟气的接触混合面积，显著提升脱硝效率，减少尿素/氨水耗量，减少氨逃逸，避免尿素/氨水溶液粘到并腐蚀烟道或炉膛内壁面。

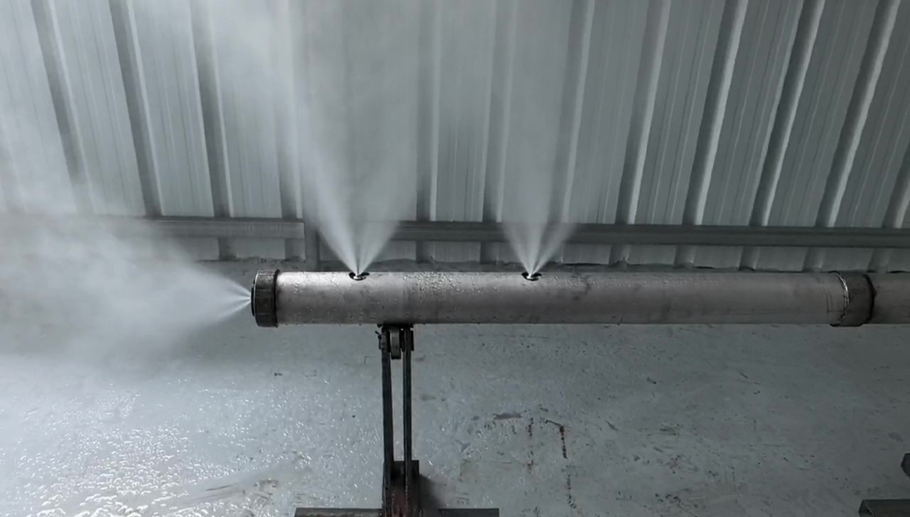

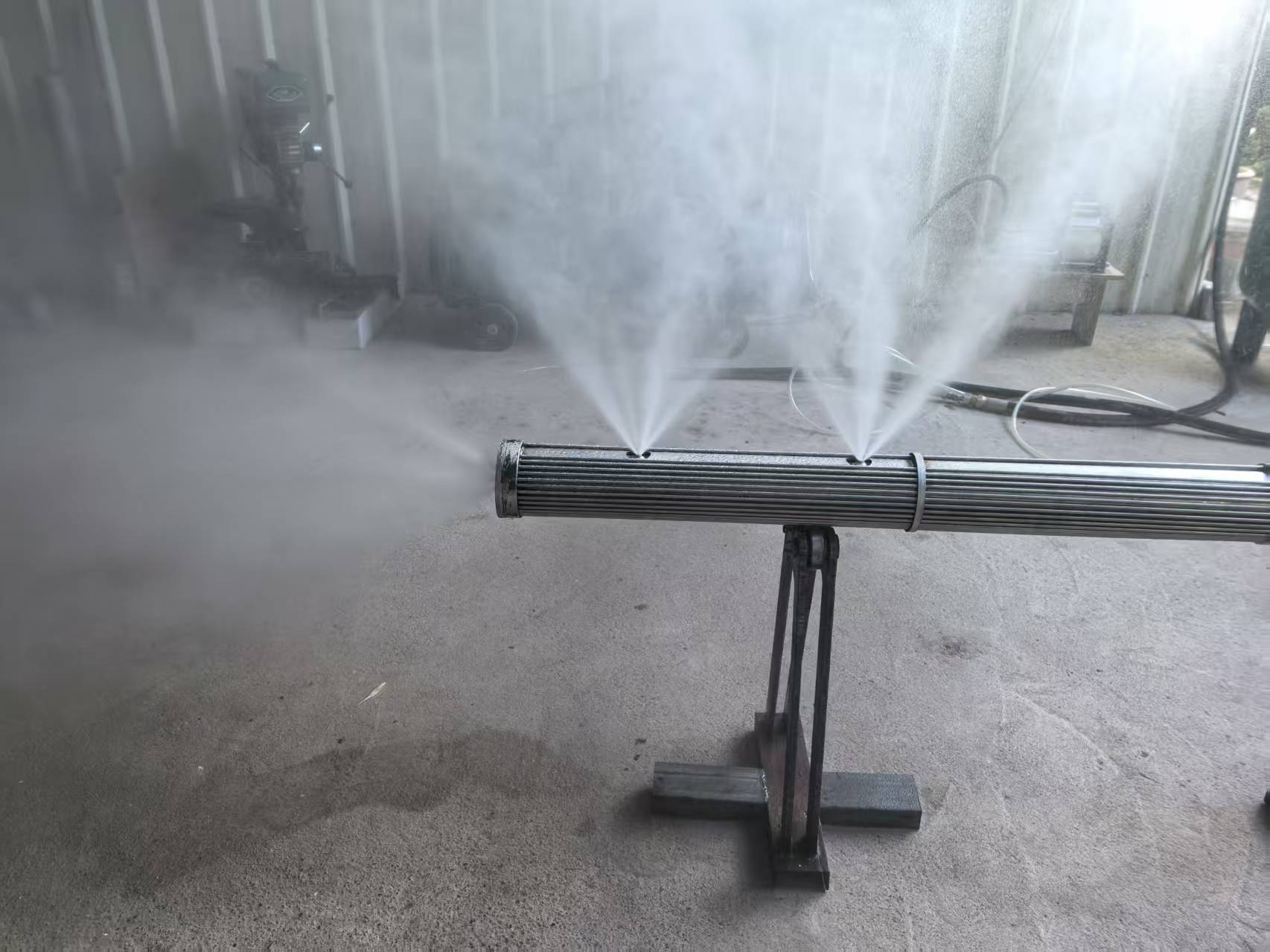

1、多喷头设计，喷头采取多级雾化

1)   雾化效果好－－平均雾化颗粒直径只有60—70微米。经过喷嘴多级雾化后，在同样喷水量的情况下，雾滴数量增加十几倍，液滴总表面积增加几倍，所以脱硝效率更高，氨逃逸率更低。

2)   穿透性强－－水雾从喷嘴出口喷出时速度到达25m/s，保证了还原剂能够与烟气充分混合，从而提高了脱硝效率。

3)   喷枪流量调节范围大，能适合任何工况的需要。

4)   控制简单，工作时，固定气压不变，仅靠调节尿素/氨水溶液压力就能达到调节水量的目的，水量变化时对喷雾颗粒影响很小。

5)   使用寿命长，喷嘴可采用耐高温310S、哈氏合金等材质，耐磨损耐腐蚀，同时喷嘴完全置于保护套管内，避免高温、高粉尘及高流速烟气对喷嘴的磨损。

2、多喷头、枪管伸入烟道内部

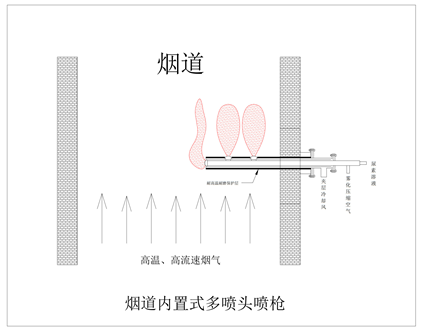

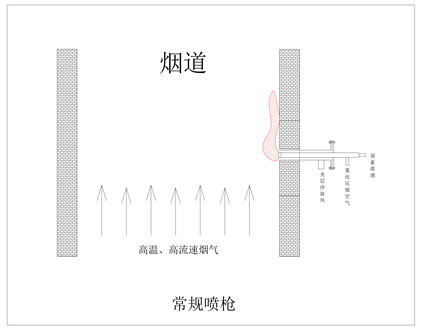

常规喷枪安装方式枪头与烟道内壁面齐平，而HXJN-DPT多喷头高效喷枪安装方式多喷头与枪管伸入烟道内：

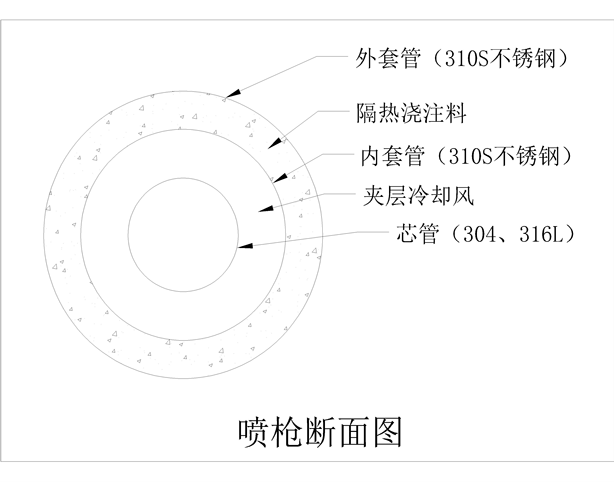

     枪管结构如下图，内外套管采用310S不锈钢，内外套管中间填充隔热浇注料，内套管与枪芯采用夹层风冷却，能很好起到耐高温、隔热效果，保证枪管不变形。

二、HXJN-DPT喷枪安装方式

1.   喷枪的安装 位置需保证喷枪工作在合适的温度区域（SNCR 在 850-1050℃区间）；

2.   进行开孔作业，外层铁板可使用气割割出圆孔，耐火保温层可使用水钻钻孔；

3.   护套外壁与外层钢板进行焊接，并留足外部保温层施工余量；

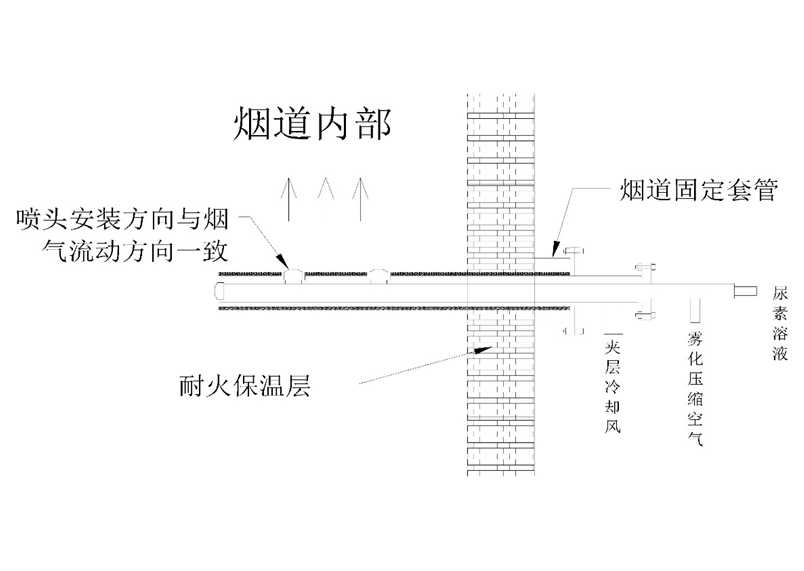

4.   喷枪的安装方式为法兰安装，上部喷头方向为烟气流动方向；

三、HXJN-DPT喷枪使用注意事项

1.   使用操作顺序为：开启时先把气路打开，然后通入液体，关闭时，先停止液体的供应，间隔1分钟后再关闭主气路。这样做可以有效防止喷枪启停时由于雾化不良造成的滴漏现象发生，减少对设备的影响。（建议喷枪停用后，保持少量雾化压缩空气，能避免灰尘堵塞喷头）

2.   定期检查喷枪运行状况，并对喷枪进行维护清理防止喷头堵塞。

3.   若长时间停止运行，将雾化气体阀门关闭，并将喷枪从锅炉中抽出，用盲板 或堵头将喷枪插入口密封。

4.   液体不雾化或雾化情况不良，检查气路阀门是否打开，气路是否通畅，喷枪 进气口和进液口是否接反。

5.   气路液路通畅但是不喷雾，拆下喷头，检查喷头是否堵塞；气路液路通畅但是只喷气体，检查是否气压过大，适当调小尝试。

四、HXJN-DPT喷枪设计参数
