1.      概述

物料气力输送自动疏堵阀及系统节能是梅州昊翔节能公司自主研发的一种新型正压浓相气力输送技术并取得相应国家专利。本系统的特点是可在市场现有的或已经实施的气力输送系统的基础上进行升级改造，提高原输送系统的料气比，节约压缩空气，提高输送效率。

该输送设备部分核心设备是自动疏堵阀，自动疏堵阀是纯机械式阀门无需电控也无须人员操作；物料气力输送自动疏堵阀及系统节能可实现远距离输送，输送距离理论上讲不受限制。该系统在满足物料输送需求前提下，能实现降低输送气源压力，减少物料输送所需的压缩空气量，实现输送节气效果。随着管道内输送压力降低，物料输送流速低，对系统、管道、弯头等磨损大大降低，提高了系统运行可靠性高。

2.      自动疏堵阀及系统节能介绍

2.1  自动疏堵阀介绍

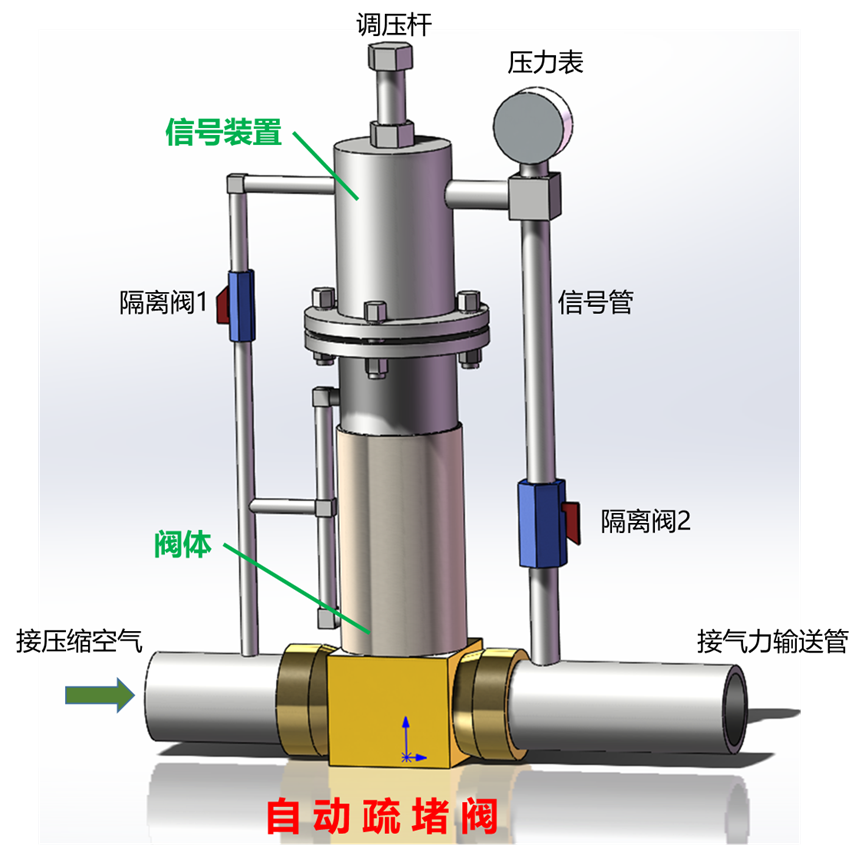

2.1.1  自动疏堵阀结构如下图，主要由阀体、信号装置、隔离阀、信号管组成。

2.1.2  信号装置上的调压杆可以整定自动疏堵阀动作（喷气）压力，调压杆向下旋，自动疏堵阀动作压力降低；调压杆向上旋，自动疏堵阀动作压力将提高。

2.1.3  自动疏堵阀进气端接压缩空气，出气端接物料气力输送管上，正常运行时隔离阀1、隔离阀2保持全开。

2.1.4  当输送管道内压力达到自动疏堵阀开启整定压力时，疏堵阀内阀芯自动打开向管道内补气。输送管道内压力降低到正常输送压力时自动疏堵阀自动关闭。

2.1.5  疏堵阀的开启和关闭为纯机械式控制方式，无需电气控制，更不需要人为操作。

2.1.6  自动疏堵阀动作压力整定：

a.  当物料气力输送管正常运行时，关闭信号管隔离阀1，打开信号管隔离阀2，观察压力表显示为输送管正常运行压力；

b.  自动疏堵阀动作压力整定值可稍高于输灰管正常压力数值；

c.  通过关小信号管隔离阀2，调整压力表数值为自动疏堵阀动作压力整定值，再通过调整调压杆（上旋/下旋）使阀体动作，可听到阀体气流通过后停止调整调压杆，全开隔离阀2即可。

2.2  物料气力输送系统节能

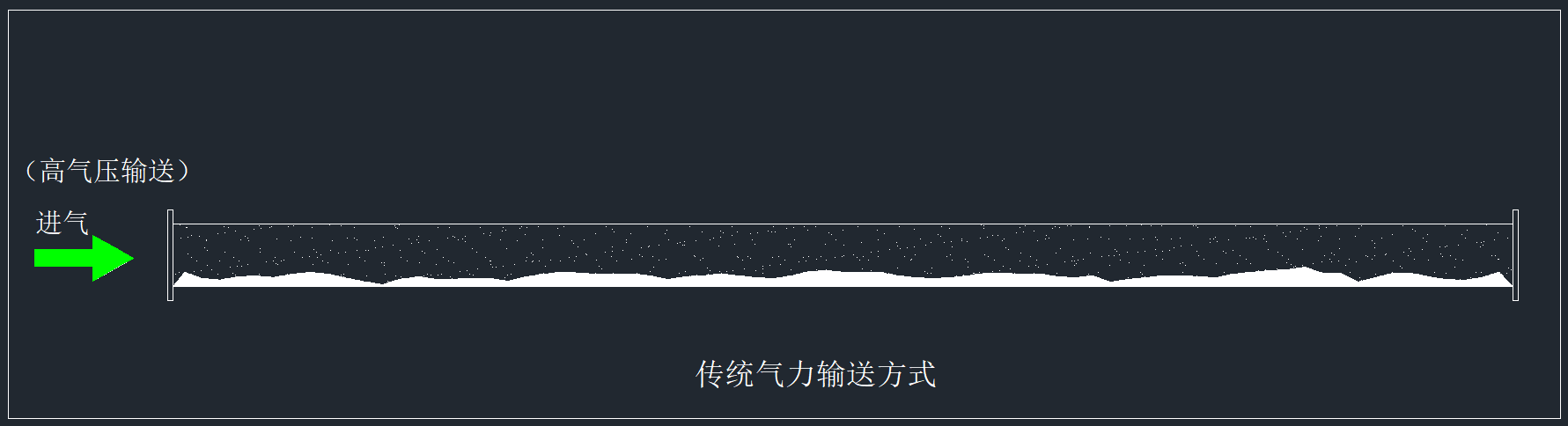

2.2.1  传统气力输送方式管道内呈现分层流，上层大部分颗粒悬浮稀相流动，底部颗粒沉积密相输送；管道内料气比低，物料流速快，耗气量大。

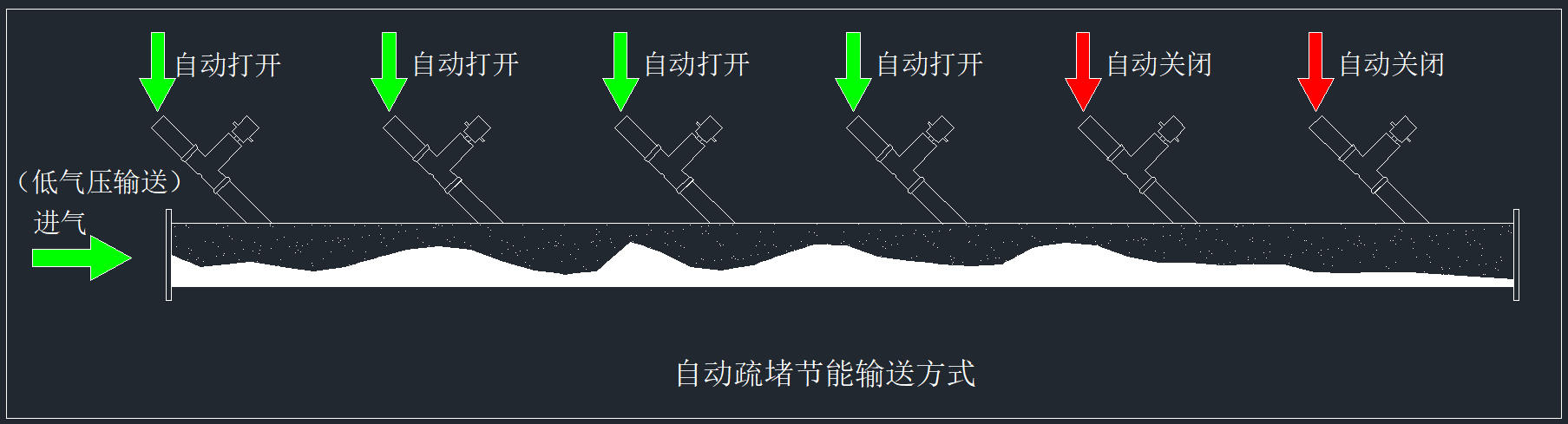

2.2.2  自动疏堵节能系统工作方式：

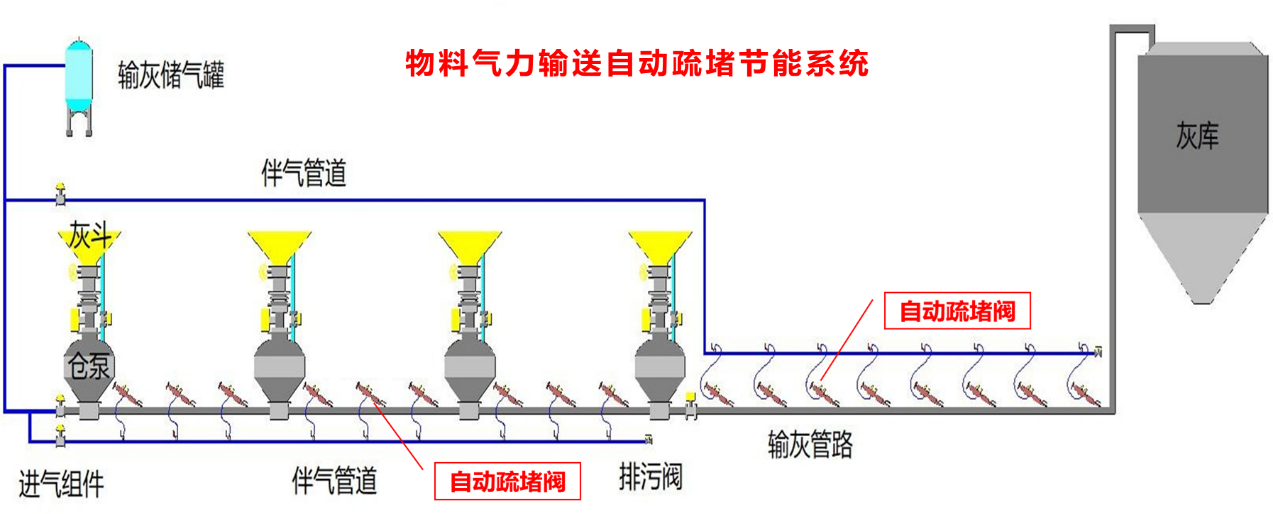

a.  物料气力输送自动疏堵阀及系统节能主要由自动疏堵阀、伴气管道、隔离阀、储气罐组成.

b.  从源头上解决管道堵料问题，疏堵阀自动感应管道内压力并自动启闭，当管道内某处压力升高即将发生堵管时自动开启，将堵管现象从源头上消除，并且设备本身结构简单安装方便，不受管道走向限制。

c.  输送距离不受限制，应对超远距离输送现场时无需额外增加增压罐，同时解决在超远距离输送时远端物料流速过快导致的管道磨损加速。

d.  输送能力大，在不扩大气源的前提下，在管道内形成柱塞流输送，可比稀相输送输送能力提高一倍。

e.  与常规输送系统相比，有效降低物料输送速度，避免了常规输送各种磨损弊端，延长管道、阀门使用寿命。

3.      自动疏堵阀产品参数
